はじめに

※本記事のリンクにはAmazonアソシエイトが含まれます。

Bambu Lab A1 miniで、Gridfinityのベースプレートを4×4サイズで印刷する方法を紹介します。A1 miniはプレートが180mm角とコンパクトなので、「ベースプレートは何マスまで入るの？」と迷っている人向けの記事です。

Gridfinityは、42mm角の格子（グリッド）を基準にした収納システムです。Zack Freedman氏が考案し、MITライセンスで公開されています（Gridfinity非公式Wiki）。

検証環境：Bambu Lab A1 mini／Bambu Studio 2.8.2.61

結論：4×4はブリム込みでもA1 miniに収まる

規格サイズ（1マス42mm）の4×4ベースプレートは、ブリム5mmを付けてもA1 miniのプレートに収まり、問題なくスライス・印刷できました。

なぜ4×4が入るのか

A1 miniの造形サイズは180×180×180mmです（Bambu Lab公式ストア）。Gridfinityの1マスは42mm角なので、計算は次のとおりです。

4マス：42mm×4＝168mm
ブリム込み：168mm＋ブリム5mm×2＋ブリムとの間隔0.1mm×2＝約178.2mm
5マス：42mm×5＝210mm（180mmを超えるので入らない）

つまり、A1 miniで印刷できる最大は4×4です。

注意点として、配布モデルの中には「A1 miniでは4×3が上限」と案内しているものもあります。たとえばMakerWorldのGridfinity Skeleton Gridの作者は、プレート後方左の除外エリアを理由に挙げています。モデルによって外形寸法は異なるので、使うデータの寸法はスライサー上で確認してください。今回の規格サイズの4×4は、除外エリアと干渉せずにスライスできました。

無料ジェネレーターで4×4のデータを作る

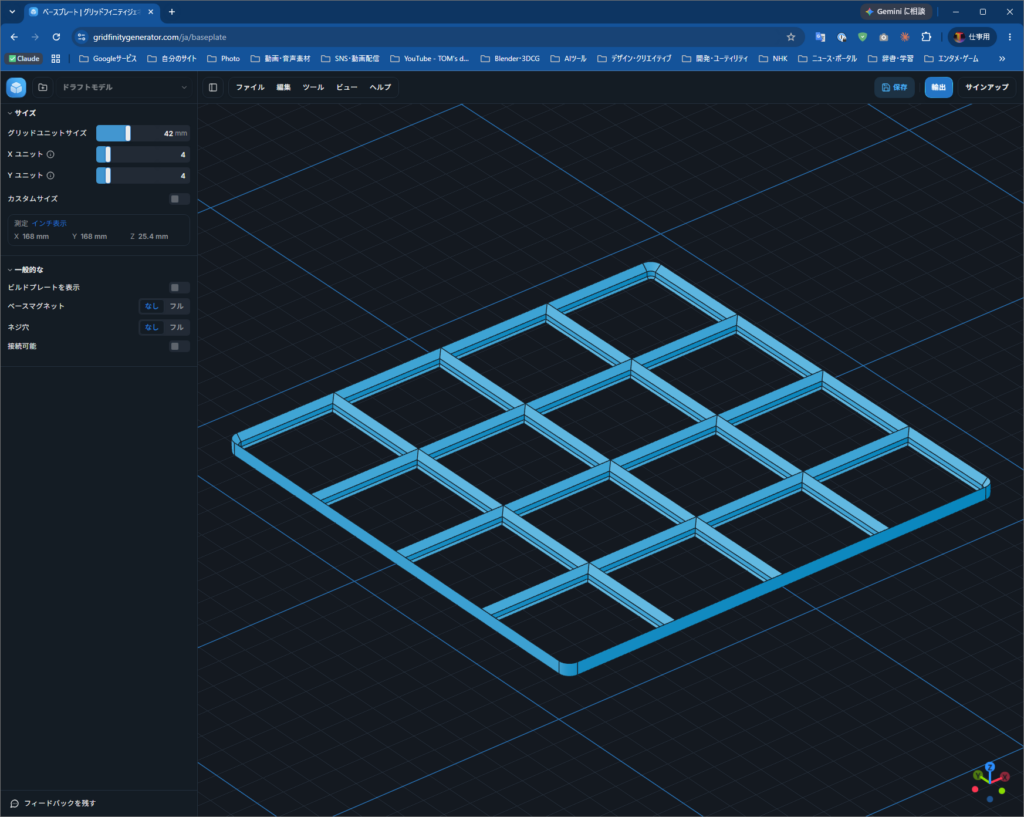

データは、ブラウザ上で使える無料ツールGridfinity Generatorで作りました。開発者のMarcus Svensson氏が作った第三者製のツールで、日本語表示にも対応しています。

Gridfinity Generatorを開く
「ベースプレート」の「ベースプレートを作成する」をクリック
グリッド数（X,Yユニット数）をそれぞれ４に設定
STLファイルとしてエクスポート(日本語だとバグってて輸出になっています)

Blenderで自作したい場合は、アドオンで作る方法をGridfinity準拠アイテムをBlenderで作る方法で紹介しています。

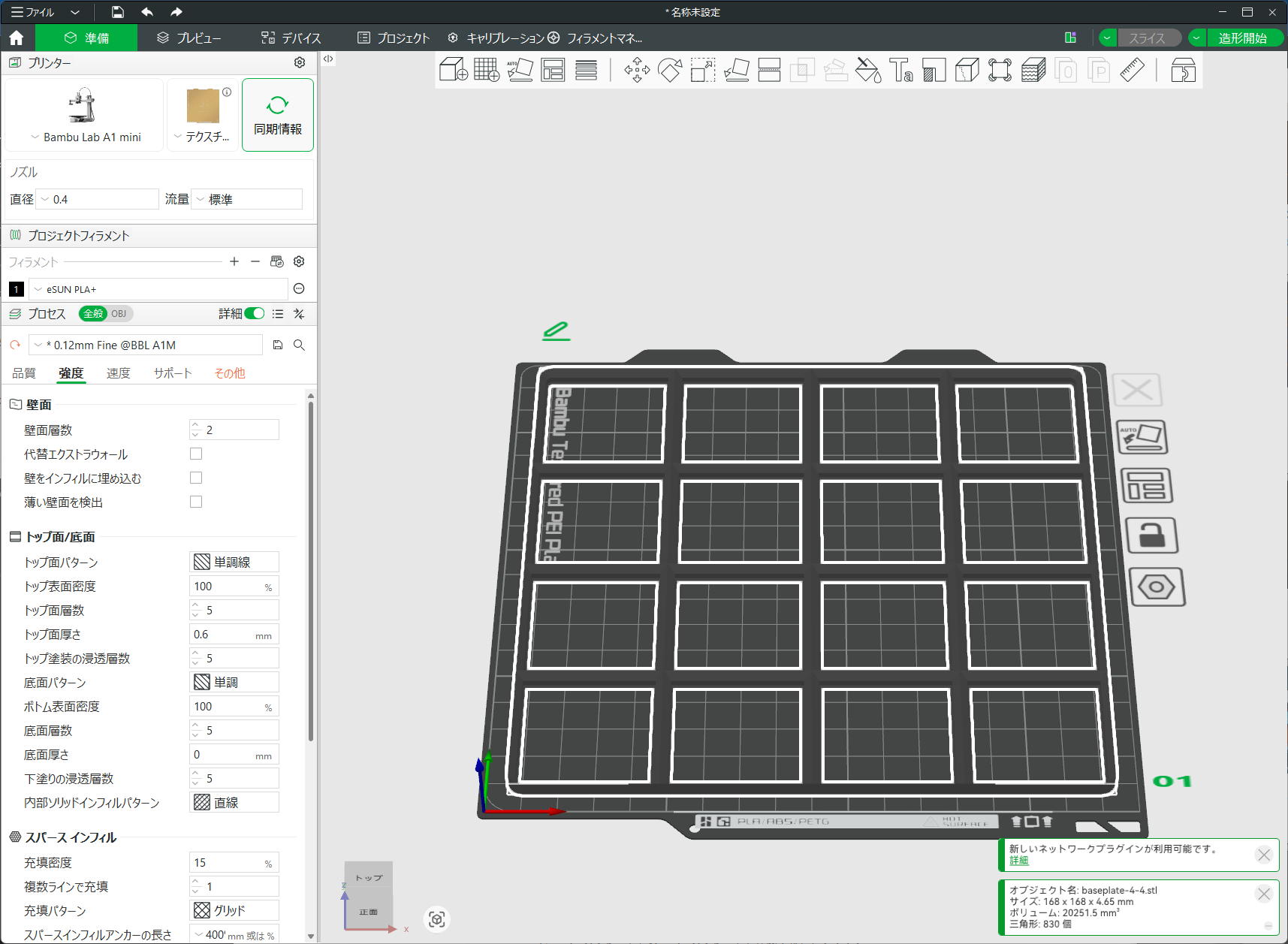

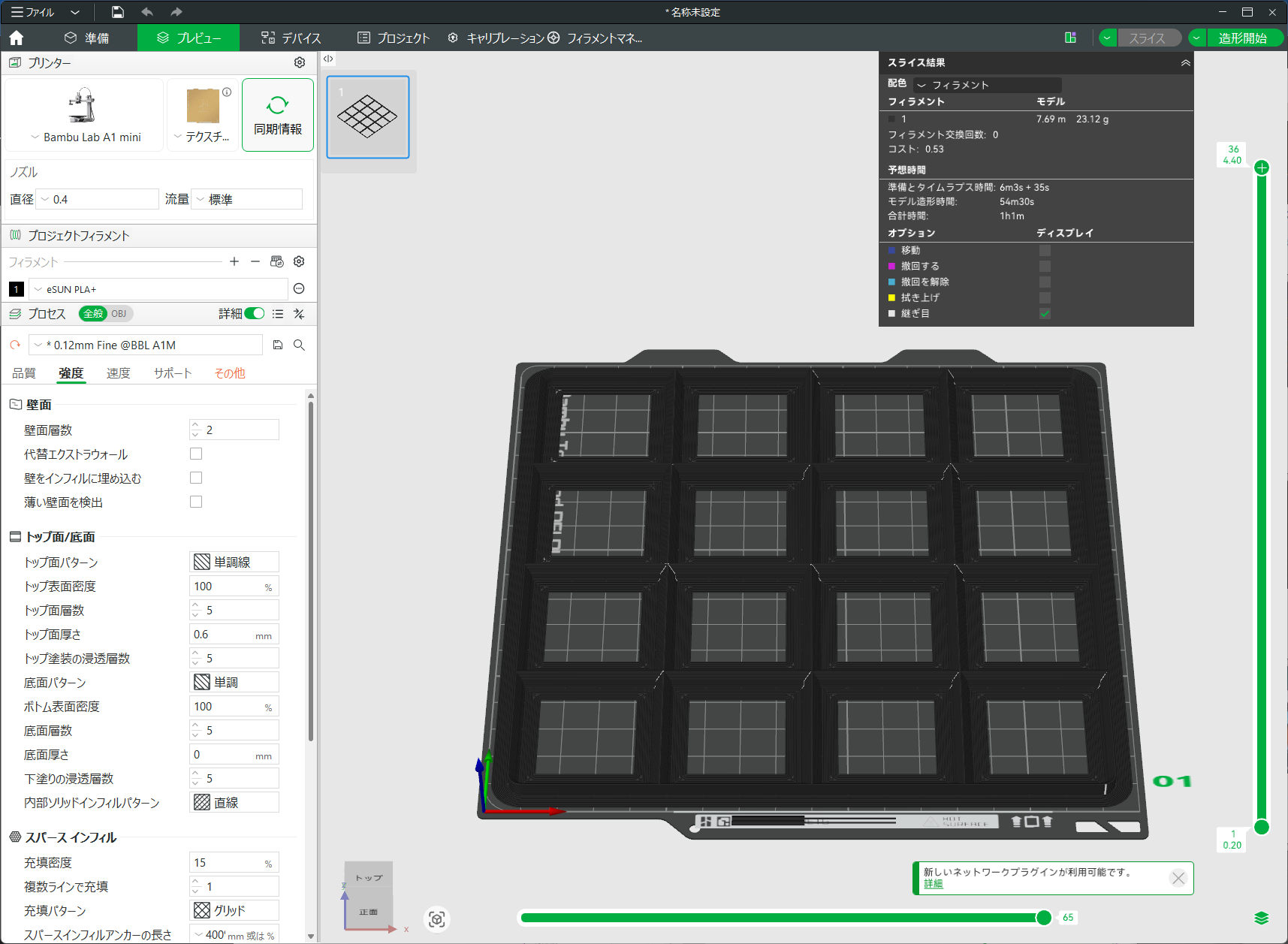

Bambu Studioの設定

プロセスは標準プロファイル「0.20mm Standard @BBL A1M」をベースに、ブリムだけを変更しました。

項目	設定値
プリンター	Bambu Lab A1 mini
プレート	Bambu Textured PEI Plate
ノズル	0.4mm（流量：標準）
フィラメント	eSUN PLA+
プロセス	0.20mm Standard @BBL A1M
積層ピッチ／1層目の高さ	0.2mm／0.2mm
スカートのループ数	0
ブリムタイプ	外側と内側
ブリム幅	5mm
ブリムとオブジェクトの間隔	0.1mm
